DC Trombone

Genel Bilgiler
Teknik Bilgiler
Dokümanlar
Diğer Özellikler
Ürün Videosu

DC Trombone Önemli Özellikleri:

SimplIQ temel hareket kontrol teknolojisine dayanmaktadır
Ultra kompakt, en yüksek güç yoğunluğu
Yüksek verimli
Çok çeşitli geri bildirim sensörlerini destekler
Vektör kontrolü sinüzoidal komütasyon
Gelişmiş dinamik performans için gelişmiş filtreleme ve hız kazancı planlaması
Zorlu uygulamalar için ek soğutma seçenekleri

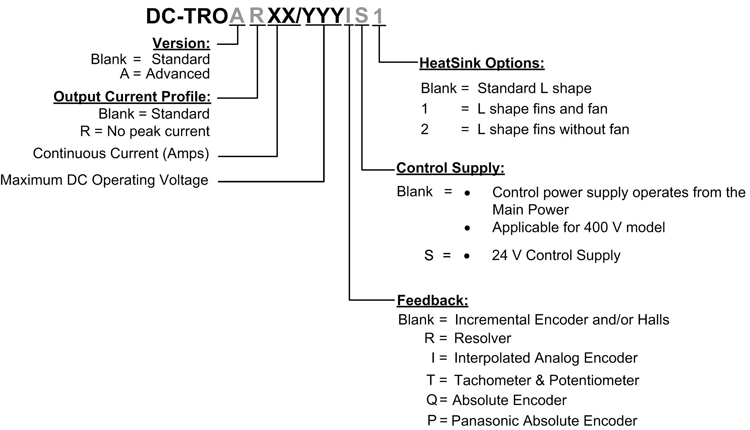

Kanatlı Harici Isı Emici (seçenek-2 ile P / N)
Kanatlı ve FANlı Harici Isı Emici (seçenek-1 ile P / N)

Elektriksel Özellikler

400 V Tipi

Özellik	Birimler	6/400	12/400	16/400	R17 / 400	R22 / 400
Minimum besleme gerilimi	VDC	P / N'de S seçeneği : 50 P / N'de S seçeneği yok: 100
Nominal besleme gerilimi	VDC	325
Maksimum besleme gerilimi	VDC	400
Maksimum sürekli güç çıkışı	kW	2	4	5	5.5	7
Anma gücünde verimlilik (nominal koşullarda)	%	> 98
Yardımcı besleme voltajı seçeneği	VDC	18 V ila 30 V Yalnızca Kontrol Beslemesi S seçeneği için Model
Yardımcı güç kaynağı	VA	≤5 VA harici yükleme olmadan ≤7 VA tam harici yükleme ile
Sürekli akım sınırı (Ic) Genlik sinüzoidal / DC yamuk değiştirme	Bir	6	12	16	17	22
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	4.2	8.5	11.3	12	15.5
Tepe akım sınırı	Bir	2 x Ic			Tepe yok
Ağırlık	g (oz)	Standart L şekli için 650 g (22,9 oz) L şekilli kanatlar ve fan için 1100 g (38,8 oz)
Boyutlar	mm (inç)	Standart L şekli için 140 x 105 x 43 (5,51 "x 4,13" x 1,7 ")
Dijital giriş / Dijital çıkış / Analog giriş		6/4/1
Montaj yöntemi		Panel / Duvara Monte

800 V Tipi

Özellik	Birimler	8/800	12/800	R11 / 800	R16 / 800
Minimum besleme gerilimi	VDC	P / N'de S seçeneği: 95+
Nominal besleme gerilimi	VDC	400 VAC için 560 480 VAC için 680
Maksimum besleme gerilimi	VDC	780
Maksimum sürekli güç çıkışı	kW	5	7.5	7	10
Anma gücünde verimlilik (nominal koşullarda)	%	> 98
Yardımcı besleme voltajı seçeneği	VDC	18 V ila 30 V Yalnızca Kontrol Beslemesi S seçeneği için Model
Yardımcı güç kaynağı	VA	≤5 VA harici yükleme olmadan ≤7 VA tam harici yükleme ile
Sürekli akım sınırı (Ic) Genlik sinüzoidal / DC yamuk değiştirme	Bir	8	12	11	16
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	5.7	8.5	7.8	11.3
Tepe akım sınırı	Bir	2 x Ic		Tepe yok
Ağırlık	g (oz)	Standart L şekli için 650 g (22,9 oz) L şekilli kanatlar ve fan için 1100 g (38,8 oz)
Boyutlar	mm (inç)	Standart L şekli için 140 x 105 x 43 (5,51 "x 4,13" x 1,7 ")
Dijital giriş / Dijital çıkış / Analog giriş		6/4/1
Montaj yöntemi		Panel / Duvara Monte
