DC Whistle Dijital Servo Sürücü / Ultra kompakt panele monte sürücü

DC Whistle, hızlı ve kolay montaj ve uygulama sağlayan Islık'ın süper kompakt OEM panel montajlı bir versiyonudur.

Bu akıllı, dijital servo sürücü DC fırça ve fırçasız motorlar, lineer motorlar ve ses bobinleri için tasarlanmıştır. Sadece 273 g ağırlığında (sadece 9.6 oz) ve 20 A sürekli akımı destekler. Yüksek yoğunluğu, sürücünün 3,3 kW tepe gücü ve 1,6 kW sürekli güç vermesini sağlar. Elmo'nun SimplIQ Hareket Kontrolü teknolojisine dayanan DC Islık, pozisyon, hız ve akım modlarında çalışabilir ve çok çeşitli geri bildirim ve G / Ç seçenekleri sunar. İle Elmo'nın Besteci yazılımı, kullanıcıların kolayca tahrik kurulumu, konfigürasyonu, ayar, analiz ve programlama yapabilir. Sürücü DC gücüyle çalışıyor.

Elektriksel Özellikler

özellik	Birimler	1/60	2.5 / 60	5/60	10/60	15/60	1/100	2.5 / 100	5/100	10/100	15/100	20/100
Minimum besleme gerilimi	VDC	8.5					12
Nominal besleme gerilimi	VDC	48					85
Maksimum besleme gerilimi	VDC	59					95
Maks. soğutucudan sürücü çıkış gücü	W	50	120	240	480	720	75	180	400	800	1200	1600
Hız gücünde verimlilik	%	> 99
Çıkış gerilimi	%	> F = 22 kHz'de DC bus voltajının% 95'i
Yardımcı güç kaynağı	VDC	11 - 95 VDC (enkoder için 5 V / 200 mA dahil 2,5 VA'ya kadar)
DC ve Yamuk Komutasyonu Sürekli Akım Sınırı (Ic)	bir	1	2.5	5	10	15	1	2.5	5	10	15	20
Sinüsoidal Komütasyon Sürekli RMS Akım Sınırı (Ic)	bir	0.7	1.8	3.6	7	10.7	0.7	1.8	3.6	7	10.7	14.1
Tepe akım sınırı (RMS)	bir	2 x Ic
Dijital giriş / Dijital çıkış / Analog giriş		6/2/1
Darbe Genişliği Modülasyonu (PWM) Anahtarlama Frekansı	kHz	Motorda% 22 ± 5 varsayılan
Anahtarlama yöntemi		Gelişmiş Unipolar PWM

özellik	Birimler	3/200	6/200	10/200
Minimum besleme gerilimi	VDC	24
Nominal besleme gerilimi	VDC	170
Maksimum besleme gerilimi	VDC	195
Maksimum sürekli güç çıkışı	W	480	960	1600
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış gerilimi		> F = 22 kHz'de DC bus voltajının% 95'i
Yardımcı güç kaynağı	VDC	11 - 95 VDC (enkoder için 5 V / 200 mA dahil 2,5 VA'ya kadar)
Genlik sinüsoidal / DC sürekli akım	bir	3	6	10
Sinüzoidal sürekli RMS akım limiti (Ic)	bir	2.12	4.24	7.07
Tepe akım sınırı	bir	2 x Ic
Dijital giriş / Dijital çıkış / Analog giriş		6/2/1
Darbe Genişliği Modülasyonu (PWM) Anahtarlama Frekansı	kHz	Motorda% 22 ± 5 varsayılan
Anahtarlama yöntemi		Gelişmiş Unipolar PWM

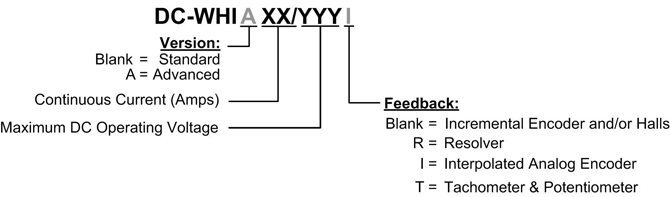

Katalog Numarası ve Konfigürasyonlar
