LTN Slip Ring - Kapsül Tip SM070 Genel Özellikleri

• 3A olarak maksimum 24 halka, 16A olarak maksimum 12 halka,
• 3A ve 16A halkalar kombine edilebilir.

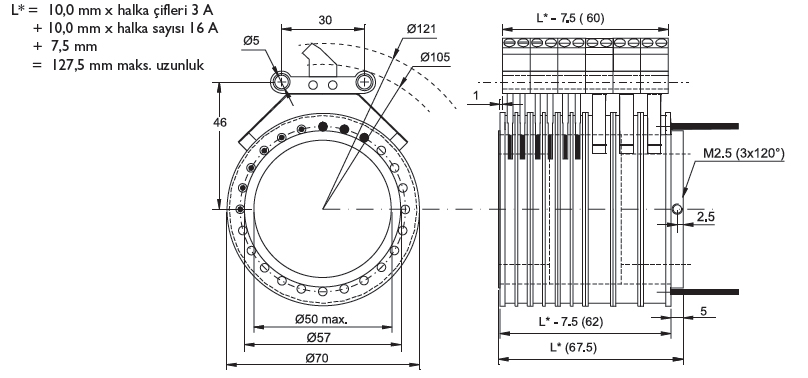

• Dış Çap: 70mm
• İç Çap: Maksimum 50mm
• 240V AC /240V DC
• Stator: Klemp terminaller, uçlar

Elektriksel Özellikler

• Halka Sayısı : Sinyal iletimi için maksimum 24 halka ve güç iletimi için maksimum 12 halka.
• Akım : Sinyal için maksimum 3 A ve güç için maksimum 16A
• Nominal Gerilim : 240 V DC / 240 VAC ve daha yüksek gerilimdede talep edilebilir.
• Makisum gerilim Potansiyeli : 500V AC
• Yalıtım Direnci : 500VDC gerilimde 1000 Megaohm
• Hassasiyet : Altın/Altın kontak kullanılarak 6 VDC, 50mA ve 5 rpm devirde 60miliohm.
• Kontak Yapıları : Altın / Altın Kontaklar veya Gümüş Karbon / Bakır Kontaklar

Mekanik Özellikler

• Maksimum Hız : 250rpm, daha yüksek devirde talep edilebilir
• Koruma Sınıfı : IP 00
• Sıcaklık : 20 °C ... +80 °C
• Rotor Bağlantısı : standart 300mm bağlantı uçları
• Stator Bağlantısı : Klemp terminaller ; bağlantı ucu opsiyonu
