MSP106

MSP106 - Ayrı Slip Rings
MSP106 slip ringleri minyatür, ayrık, 6 iletken sinyalli/2A, 9,5 mm iç çaplı, standart, satışa hazır slip ringlerdir.
Basitleştirilmiş elektrik bağlantıları için renk kodlu ana kablolar statorda ve rotorda kullanılır. Her bir iletken için 90° V-kanal iletken tasarımı kullanılır.



MSP106

Max Speed Working life Torque Electrical noise①
@10Rpm
MSP106 250RPM 20million 0.02 N·m 10mΩ
MSP1069 1000RPM 100million 0.005 N·m 4mΩ
Specifications
Circuits Num 6 current 2A/signal
Rating voltage 210 VDC / 240 VAC Contact material Precious Metal:Gold-Gold
Dielectric strength 600VDC@50Hz Lead Wire UL Teflon® Awg28
Insulation resistance 1000MΩ@500VDC Lead Lengths 250mm
Operating Temp. -40°C to 80°C Protection IP51
Mechanical vibratio MIL-SID-810E Humidity 10% to 90% RH
Materials Lead Free,RoHS compliant CE Certified YES

Notes:
1)The operational life of the unit is dependent upon rotational speed, environment and temperature.
2)Lead Wire size: 2A/signal -> AWG28 colored code.
3)Electrical noise is dependent upon the rotating speed and current,voltage.

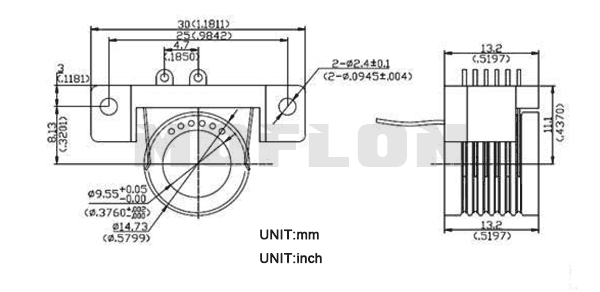

Standard drawings:

MSP106 - Ayrı Slip Rings
  • Specified connectors and Heat-shrink tube.
  • Longer lead lengths available.

Typical Application

  • CCTV Monitoring System.
  • Electrical test equipment.
  • Medical equipment.
  • Rotary table
  • Robotics
  • Laboratory equipmen
  • Manufacturing and process control equipment
