Platinum Twitter

Platinum Twitter'da Öne Çıkanlar

Dünyanın En Küçük En Güçlü Servo Sürücüsü
80A / 80V, 70A / 100V'a kadar
5500W'a kadar Kalitatif Güç
Yenilikçi Platinum hat çekirdeği
Ultra Hızlı EtherCAT Ağ İletişimi
Fonksiyonel Güvenlik IEC 61800-5-2 (SIL-3, Cat4 PL-e) ve FSoE
Platinum Serisi Öne Çıkanlar YENİ
Sınıfının En İyisi servo performansı
EtherCAT (FSoE) üzerinden işlevsel güvenlik ve güvenlik sağlayan dünyanın en küçük servo teknolojisi
Daha yüksek bant genişliği, daha hızlı yanıt, gelişmiş doğrusallık ve en yüksek kontrol çözünürlükleri
100us'a kadar döngü, ihmal edilebilir titreşimlerle yüksek senkronizasyon ve sıfıra yakın gecikme süresiyle ultra verimli EtherCAT
Geri bildirim desteği eklendi: eşzamanlı olarak üç adede kadar veya iki mutlak geri bildirim
Daha iyi kontrol, gelişmiş işleme ve gerçek zamanlı kayıt için büyük bellek kaynaklarıyla yüksek işlem gücü

Elektriksel Özellik

Özellik	Birimler	1/100	3/100	6/100	10/100	15/100	25/100
Minimum besleme gerilimi	VDC	10
Nominal besleme gerilimi	VDC	85
Maksimum besleme gerilimi	VDC	95
Maksimum sürekli güç çıkışı	W	80	235	470	800	1125	2000
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış voltajı		DC bara voltajının% 96'sına kadar
Ic, Genlik sinüzoidal / DC sürekli akım	Bir	1	3	6	10	15	25
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	0.7	2.1	4.2	7.1	10	17.7
Tepe akım sınırı	Bir	2 x Ic

Özellik	Birimler	3/200	6/200	10/200
Minimum besleme gerilimi	VDC	20
Nominal besleme gerilimi	VDC	170
Maksimum besleme gerilimi	VDC	195
Maksimum sürekli güç çıkışı	W	485	975	1650
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış voltajı		DC bara voltajının% 96'sına kadar
Ic, Genlik sinüzoidal / DC sürekli akım	Bir	3	6	10
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	2.1	4.2	7.1
Tepe akım sınırı	Bir	2 x Ic

Özellik	Birimler	R80 / 80	R50 / 100	R70 / 100	R45 / 150	R15 / 200
Minimum besleme gerilimi	VDC	10	10	10	12	20
Nominal besleme gerilimi	VDC	65	85	85	115	170
Maksimum besleme gerilimi	VDC	75	95	95	135	195
Maksimum sürekli Elektrik gücü çıkışı	kW	5	4	5.6	5	2.5
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış voltajı		DC bara voltajının% 96'sına kadar
Genlik sinüzoidal / DC sürekli akım	Bir	80	50	70	45	15
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	56.5	35.3	49.5	32	10.6

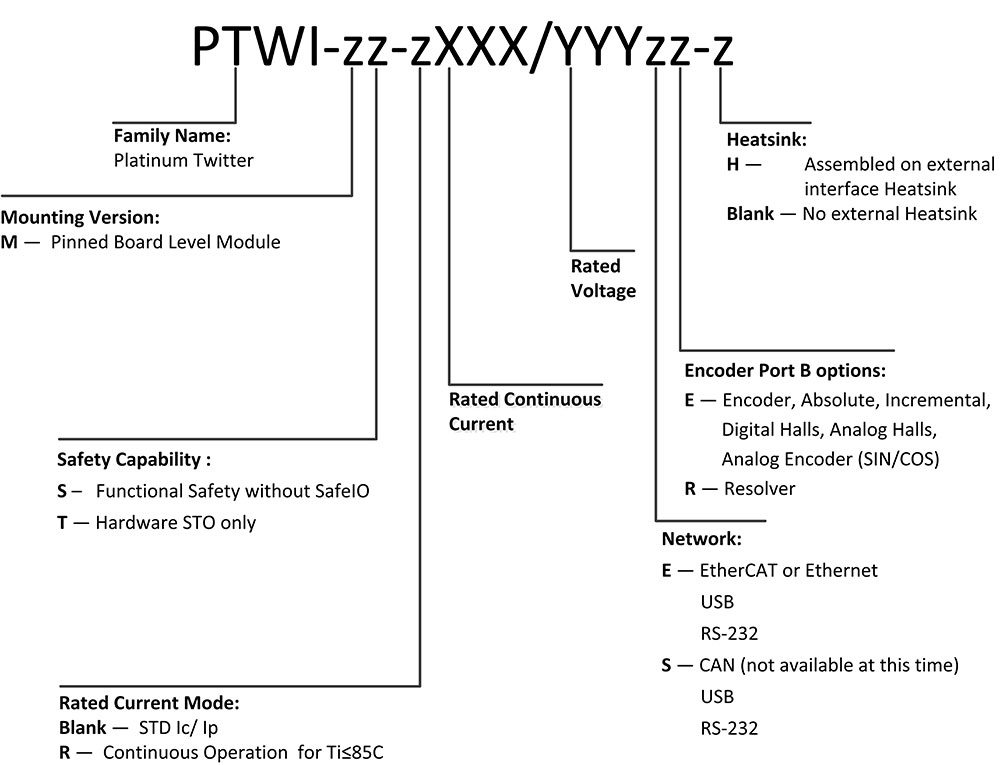

Katalog Numarası ve Konfigürasyonlar
