Schneider Electric AC Akım Koruma Rölesi EOCR - 3DE / 3EZ
- Kompakt Tasarım
- MCU ( Mikro İşlemci ) Tabanlı
- Çoklu Koruma Fonksiyonu
- Dijital Ampermetre / 3Faz Akım Göstergesi
- Pratik Hata Giderme / İşlem Nedeni Hafızası / Gösterimi
- Ayarlanabilir Geniş Akım Aralığı
- Seçilebilir Zaman – Akım Karakteristiği (Ters / Kesin )
- Manuel Reset / Elektrikli Uzaktan Reset
- Test Fonksiyonu
- Ayarlanabilir İşlem Seçenekleri
- Seçilebilir Arıza – Güvenlik ve Arıza Güveliksiz İşletim Modları
- Frekans İnvertörü (20~400Hz)
- EOCR-3DE : Panel Montajlı

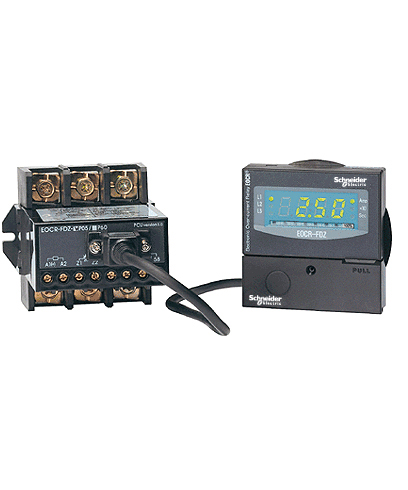

- EOCR-FDE : Sıva Altı Montajlı

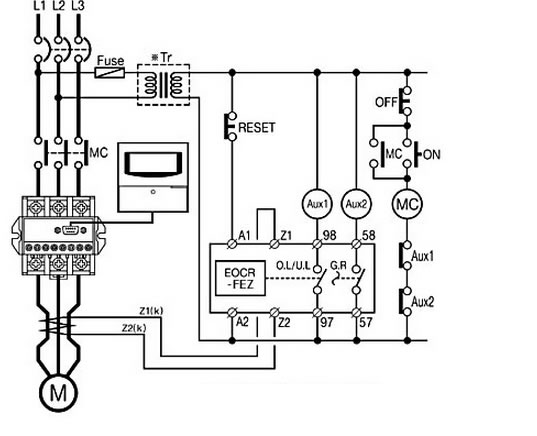

EOCR - 3DE / 3EZ / FEZ Teknik Özellikler
• Mikroişlemci kontrollü
• 3 Akım Trafolu
• Aşırı akım, düşük akım, faz kaybı, faz dengesizliği, ters faz, motor kilitlenmesi korumaları
• Dijital ampermetre & Açma nedeni göstergesi
• Seçilebilir açma zaman-akım karakteristikleri
• Bağımsız olarak ayarlanabilen açma gecikmesi başlangıcı ve açma zamanı ayarı

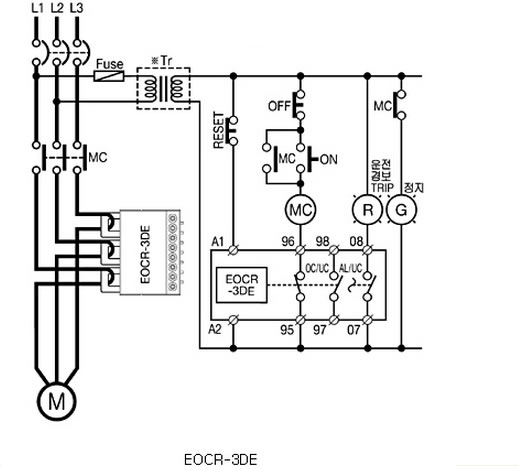

+ Yük ikaz fonksiyonu → EOCR-3DE

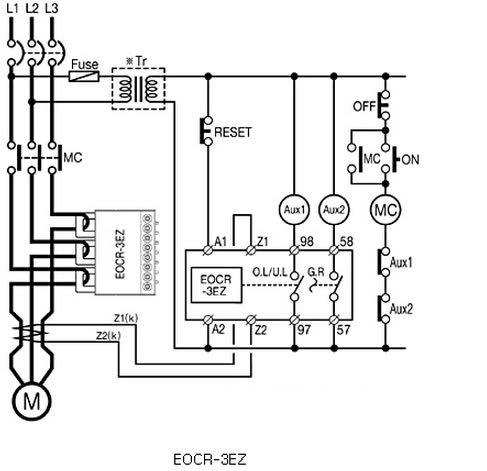

+ Topraklama hatası koruması → EOCR-3EZ
Protection
|
Protective Item
|
Trip Time
|
|
Over-current
|
DEF:0.2~30 sec, INV:1~30 class
|
|
Under-current
|
0.5~30 sec
|
|
Phase Loss
|
within 3 sec
|
|
Phase Unbalance
|
8 sec
|
|
Locked Rotor
|
Lock : within 0.5sec after dt(in DEF set)
Stall : 0.05~10sec(in DEF set)
|
|
Ground Fault
|
0.05~10 sec
|
Specification
|
Current Range
|
Over-Current
|
0.5~960A(Over 60A with External CTs)
|
|
Under-Current
|
0.5~59A/OFF(Over 60A with External CTs)
|
|
Ground Fault
|
0.02~3A
|
|
Start Delay Time (D-TIME)
|
1~200 sec
|
|
Time Setting Range(O-TIME)
|
Trip Delay Time Setting (O-TIME)
|
INV
|
1-30
|
|
DEF
|
0.2-30 sec
|
|
Control Voltage
|
110VAC±15%,220VAC±15%,
85~250VAC/DC(Terminal Type) 24VAC/DC
|
|
Output Relay
|
OC/UC
|
2-SPST, 3A/250VAC Resistive
|
|
GR
|
1-SPST,3A/250VAC Resistive
|
|
Time Characteristic
|
In/"tc"mode
|
Inverse
|
|
dE/"tc"mode
|
Definite
|
|
Trobleshooting/Trip Indication
|
LED Display(3 Trip causes memory)
|
|
Current Sensing
|
3-CTs
|
|
Mounting
|
35mm DIN-Rail/Panel
|
|
|
|
|
