Ölçüm aralığı
|
±1°
|
±5°
|
±10°
|
±15°
|
±30°
|
±45°
|
±60°
|
|
Mutlak doğrusallık hatası (@ 20 ℃)
|
±1.5″
|
±5″
|
±10″
|
±10″
|
±15″
|
±25″
|
±40″
|
|
çözüm
|
0.1″
|
0.2″
|
0.5″
|
0.5″
|
0.6″
|
1″
|
2″
|
|
eksen
|
Tek / Çift
|
|
Önyargı
tekrarlanabilirlik
|
Endüstri sınıfı
|
±3.6″
|
±3.6″
|
±3.6″
|
±3.6″
|
±10″
|
±18″
|
±18″
|
|
Evrensel askeri sınıf
|
±3″
|
|
Yüksek kaliteli askeri sınıf
|
±2″
|
|
Önyargı istikrar
|
Sanayi seviyesi
@ 6 ay
|
±10″
|
±10″
|
±10″
|
±10″
|
±18″
|
±18″
|
±30″
|
|
Evrensel askeri sınıf
@ 6 ay
|
±3.6″
|
|
Yüksek kaliteli askeri sınıf
@ 12 ay
|
±3.6″
|
|
Önyargı
|
Endüstri sınıfı
|
±10″
|
±10″
|
±10″
|
±10″
|
±18″
|
±18″
|
±30″
|
|
Evrensel askeri sınıf
|
±8″
|
|
Yüksek kaliteli askeri sınıf
|
±13.6″
|
|
Önyargı
sıcaklık
drift. / ℃
|
Sanayi sınıfı @ -20 ~ 65 ℃
|
±5″
|
±5″
|
±5″
|
±10″
|
±15″
|
±20″
|
±25″
|
|
Evrensel askeri sınıf
@ -40 ~ 85 ℃
|
±0.5″
|
±0.5″
|
±0.5″
|
±1″
|
±1″
|
±2″
|
±2″
|
|
Yüksek kaliteli askeri sınıf
@ -55 ~ 125 ℃
|
±0.5″
|
±0.5″
|
±0.5″
|
±1″
|
±1″
|
±2″
|
±2″
|
|
Duyarlılık
sıcaklık
sürüklenme ppm / ℃
|
Sanayi sınıfı @ -20 ~ 65 ℃
|
±35
|
±35
|
±40
|
±40
|
±50
|
±50
|
±60
|
|
Evrensel askeri sınıf
@ -40 ~ 85 ℃
|
±30
|
±20
|
±20
|
±10
|
±10
|
±10
|
±10
|
|
Yüksek kaliteli askeri sınıf
@ -55 ~ 125 ℃
|
±30
|
±20
|
±20
|
±10
|
±10
|
±10
|
±10
|
|
Çapraz eksen
duyarlılık
|
Endüstri sınıfı
|
±0.1%FS
|
|
Evrensel askeri sınıf
|
±0.05%FS
|
|
Yüksek kaliteli askeri sınıf
|
±0.02%FS
|
|
yanlış hizalanması
|
Endüstri sınıfı
|
≤2mrad.
|
|
Evrensel askeri sınıf
|
≤0.5mrad.
|
|
Yüksek kaliteli askeri sınıf
|
≤0.05mrad.
|
|
Tepki
zaman
|
Endüstri sınıfı
|
0.3 ~ 1.0s (istenen hassasiyete bağlıdır)
|
|
Evrensel askeri sınıf
|
0.1 ~ 1.0s (istenen hassasiyete bağlıdır)
|
|
Yüksek kaliteli askeri sınıf
|
0.1 ~ 1.0s (istenen hassasiyete bağlıdır)
|
|
Soğuk başlangıç
ısınma zamanı
|
Endüstri sınıfı
|
180s
|
|
Evrensel askeri sınıf
|
120s
|
|
Yüksek kaliteli askeri sınıf
|
60s
|
|
Çıktı
|
Endüstri sınıfı
|
Arayüz: RS232, RS485, CAN güncelleme hızı: 5Hz,
Biçim: 9600 baud, 8 veri biti, 1 başlangıç, 1 durak, polarite yok, ASCII
|
|
Evrensel askeri sınıf
|
Arayüz: RS422, CAN güncelleme hızı: 10Hz, 20Hz, 50Hz,
Biçim: 9600 baud, 8 veri biti, 1 başlangıç, 1 durak, polarite yok, ASCII
|
|
Yüksek kaliteli askeri sınıf
|
Arayüz: MIL-STD-1553B, ARINC429, IEEE1394, IBIS,
veya isteğe bağlı
|
|
EMC
|
Endüstri sınıfı
|
EN 61000 veya GBT17626'ya göre
|
|
Evrensel askeri sınıf
|
GJB 151A veya MIL STD-461
|
|
Yüksek kaliteli askeri sınıf
|
GJB 151A veya MIL STD-461 veya isteğe bağlı olarak
|
|
MTBF
|
Endüstri sınıfı
|
≥5000h/times
|
|
Evrensel askeri sınıf
|
≥10000h/times
|
|
Yüksek kaliteli askeri sınıf
|
≥15000h/times
|
|
Güç kaynağı
|
Endüstri sınıfı
|
(Düzensiz) 9 ~ 36VDC, ≤80mA @ 24VDC
|
|
Evrensel askeri sınıf
|
(Düzensiz) 12 ~ 48 VDC, ≤80mA @ 24VDC
|
|
Yüksek kaliteli askeri sınıf
|
12 ~ 48VDC (regüle edilmemiş), tüketim talebe göre değişir
|
|
Şok
|
Endüstri sınıfı
|
100g @ 11 ms, 3 eksen, 6 yön, yarım sinüs, 1 x eksen, toplam 6 kez
|
|
Evrensel askeri sınıf
|
100g @ 11 ms, 3 eksen, 6 yön, kare dalga, 2 kez / eksen, toplam 12 kez
|
|
Yüksek kaliteli askeri sınıf
|
100g @ 11ms, 3 eksen, 6 yön, kare dalga, 3 kez / eksen, toplam 18 kez
|
|
Titreşim
|
Endüstri sınıfı
|
3grms, 20~2000Hz,random
|
|
Evrensel askeri sınıf
|
5grms, 20~2000Hz,random,1g,1oct/min,20~2000Hz,sine
|
|
Yüksek kaliteli askeri sınıf
|
6grms, 20~2000Hz,random,2g,1oct/min,20~2000Hz,sine
|
|
Hızlı
sıcaklık
testi değiştir
|
Endüstri sınıfı
|
-40 ~ 85 ℃ aralığı, 10 ℃ / dak oranı
|
|
Evrensel askeri sınıf
|
-40 ~ 85 ℃ aralığı, 15 ℃ / dak oranı
|
|
Yüksek kaliteli askeri sınıf
|
-60 ~ 125 ℃ aralığı, 15 ℃ / dak oranı
|
|
Depolama
sıcaklık
Ölçek
|
Endüstri sınıfı
|
-40 ~ 85 ℃ aralığı, 24 saat, GJB / MIL'ye göre veya isteğe bağlı
|
|
Evrensel askeri sınıf
|
-40 ~ 125 ℃ aralığı, 2 × 24 s, GJB / MIL'ye göre veya isteğe bağlı olarak
|
|
Yüksek kaliteli askeri sınıf
|
-60 ~ 125 ℃ aralığı, 7 × 24 saat, GJB / MIL'ye göre veya isteğe bağlı
|
|
Konut
|
Endüstri sınıfı
|
6061-T6 alüminyum gövde, 316N taban
|
|
Evrensel askeri sınıf
|
Tam 316N, 10 ısıl işlem döngüsü
|
|
Yüksek kaliteli askeri sınıf
|
Tam 316N, ısıl işlemin 10 döngü, 6 ay doğal stres serbest bırakılması,
veya istek üzerine
|
|
Bağlanıyor
|
Endüstri sınıfı
|
2m blendajlı 7 telli kablo ile askeri konektör veya metal helezon
(30 kg ağırlığa kadar)
|
|
Evrensel askeri sınıf
|
Askeri tam paslanmaz çelik konektör veya tam paslanmaz çelik pigtail
2m koruyucu 7 telli kablo (50 kg'a kadar ağır yük)
|
|
Yüksek kaliteli askeri sınıf
|
Askeri tam paslanmaz çelik konektör veya tam paslanmaz çelik pigtail
2m koruyucu 7 telli kablo (50 kg'a kadar ağır yük)
|
|
Koruma
|
Endüstri sınıfı
|
IP65
|
|
Evrensel askeri sınıf
|
IP67
|
|
Yüksek kaliteli askeri sınıf
|
Istek bağlı
|
|
Operasyon
sıcaklık
menzil
|
Endüstri sınıfı
|
-40~85℃
|
|
Evrensel askeri sınıf
|
-40~85℃
|
|
Yüksek kaliteli askeri sınıf
|
-55~125℃
|
|
Depolama
sıcaklık
menzil
|
Endüstri sınıfı
|
-40~85℃
|
|
Evrensel askeri sınıf
|
-60~125℃
|
|
Yüksek kaliteli askeri sınıf
|
-60~125℃
|
|
Ağırlık
|
Endüstri sınıfı
|
2Kg
|
|
Evrensel askeri sınıf
|
3Kg
|
|
Yüksek kaliteli askeri sınıf
|
Istek bağlı
|
|

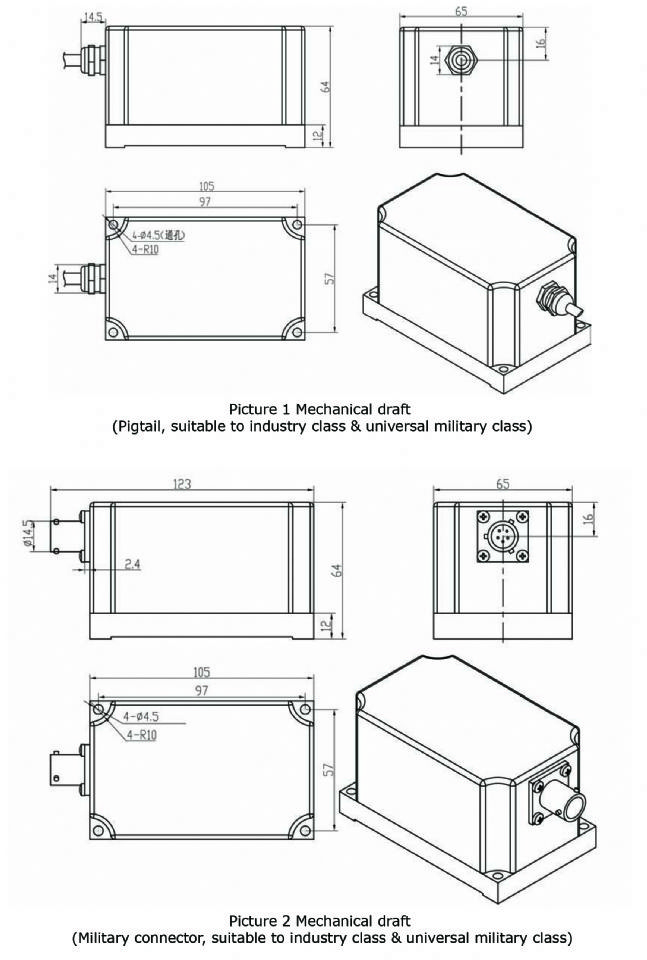

Size
|
Endüstri sınıfı
|
105x65x64mm (konektör ve helezon olmadan)
|
|
Evrensel askeri sınıf
|
105x65x64mm (konektör ve helezon olmadan)
|
|
Yüksek kaliteli askeri sınıf
|
Istek bağlı
|
|
Sıcaklık
algılayıcı
(iç)
|
Endüstri sınıfı
|
Aralık-50 ~ 125 ℃, doğruluk ± 1 ℃
|
|
Evrensel askeri sınıf
|
Aralık-50 ~ 125 ℃, doğruluk ± 1 ℃
|
|
Yüksek kaliteli askeri sınıf
|
Aralık-60 ~ 125 ℃, doğruluk ± 1.5 ℃
|
