Şut Seviye Sensörü - Tilt Switch

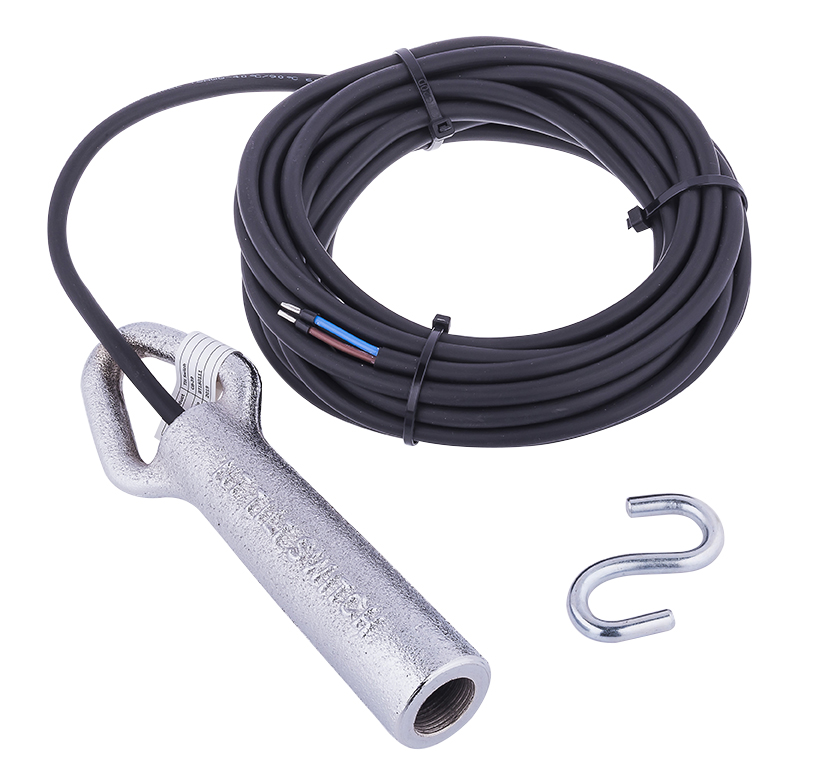

Tilt Switch Probes temel amacı akıcı malzemelerin akış esnasındaki dökme malzemenin varlık yokluk veya yoğunluğunu kontrol etmek amaçlı, nokta tespiti ve konveyör bantlarında besleme kaybı tespiti için kullanılan elektro-mekanik bir eğim anahtarıdır. Prob seçeneği iki farklı modelden oluşmakta olup bunlardan SS modeli paslanmaz çelik gövde ye sahip diğer CB modeli ise komple döküm ve ağır şartlara uyumlu olarak kullanılmaktadır. Kontrol amaçlı dilenirse bir kontrol ünitesi yardımı ile kullanıla bilinir veya direk sisteme entegre olabilecek şekilde çalışabilmektedir.
Prob Bilgileri
| Model No. |
Açıklama |
Eğim Açısı |
Uzunluk (mm) |
Prob Çapı (mm) |
Weight (Kg) |

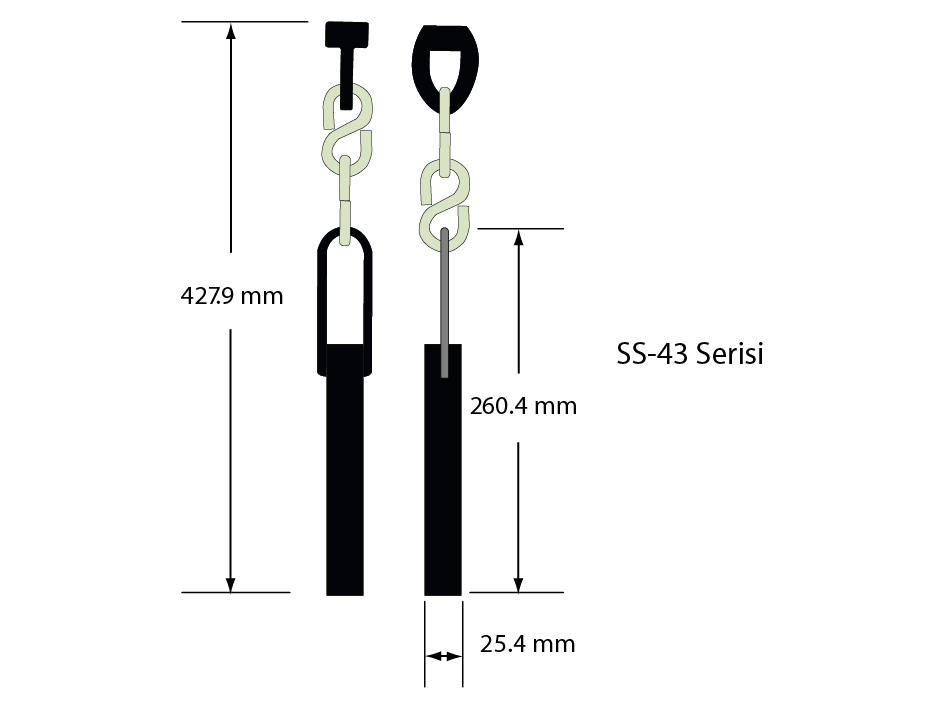

| SS-43 |
Paslanmaz Çelik Gövde |
360 ̊ de 20 ̊ |
255 |
25,4 |
0,45 |
| SS-43HT |
Paslanmaz Çelik Gövde Yüksek Sıcaklık |
360 ̊ de 20 ̊ |
255 |
25,4 |
0,45 |

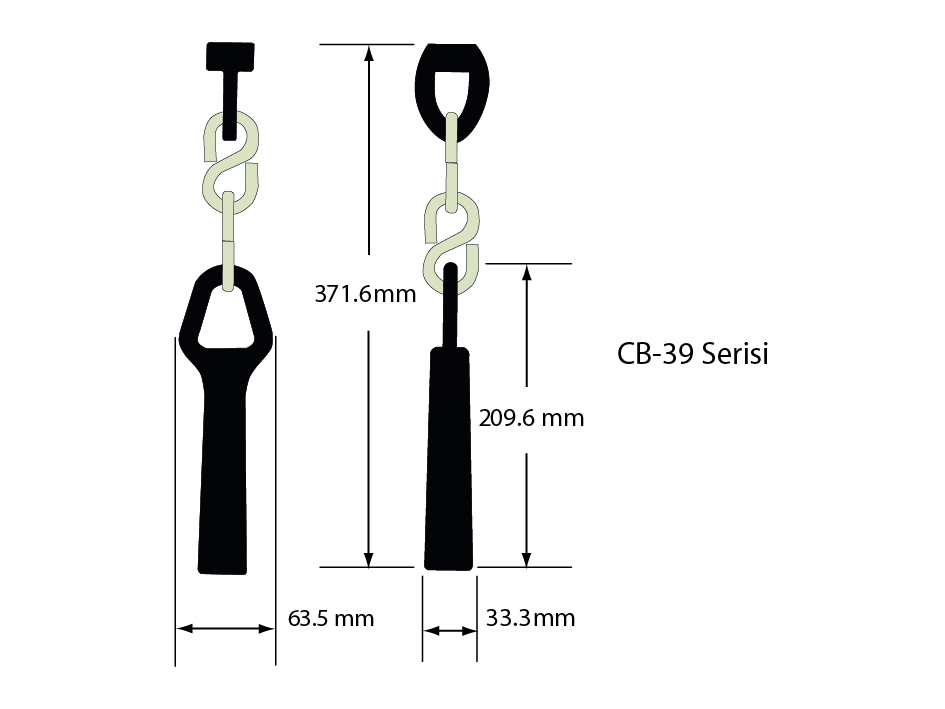

| CB-39 |
Komple Döküm Gövde |
360 ̊ de 20 ̊ |
209 |
33,3 |
0,65 |
| CB-39HT |
Komple Döküm Gövde Yüksek Sıcaklık |
360 ̊ de 20 ̊ |
209 |
33,3 |
0,65 |
Teknik Özellikler
| Model |
Kontak Değerleri |
Koruma |
Bağlantı Aparatı |
Sertifika |
Ex |
| SS-43 |
12,5A - 120VAC / 5 ohm |
IP68 |
S Kanca |
CE |
Onay Aşamasında |
| SS-43HT |
12,5A - 120VAC / 5 ohm |
IP68 |
S Kanca |
CE |
Onay Aşamasında |
| CB-39 |
12,5A - 120VAC / 5 ohm |
IP68 |
S Kanca / Zincir |
CE |
Onay Aşamasında |
| CB-39HT |
12,5A - 120VAC / 5 ohm |
IP68 |
S Kanca / Zincir |
CE |
Onay Aşamasında |
* Standart kablo uzunluğu 3mt dir.

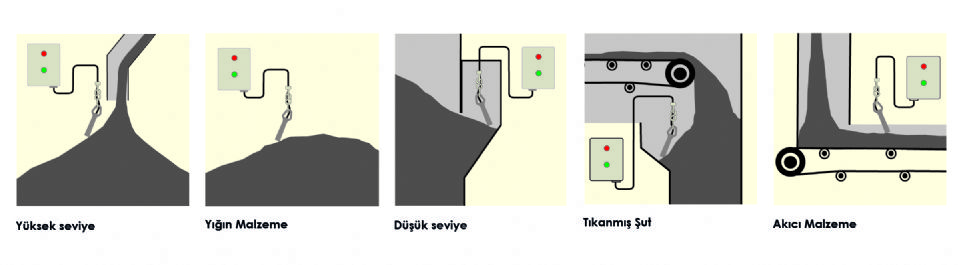

Uygulama Çeşitleri

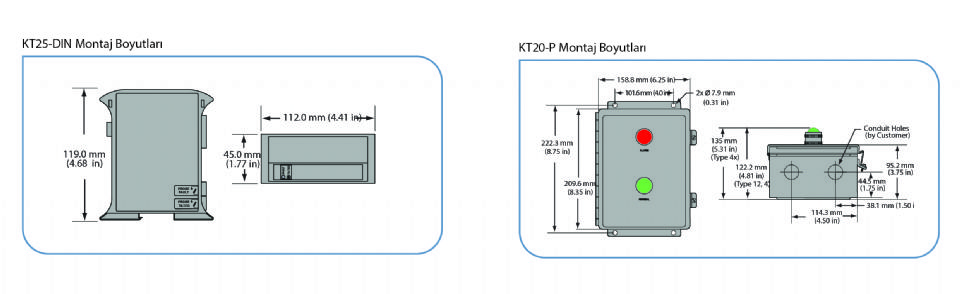

Kontrol Panosu Teknik Özellikler
| Giriş |
All models |
115/230 VAC, 50/60 HZ |
| Alarm Temas |
KT20-P
KT25-DIN
|
(2) SPDT—10 Amp@115/230 VAC, 7 Amp@30 VDC non-inductive
(1) NO—2 Amp@115/230 VAC, 3 Amp@24VDC
|
| Arıza Temas |
All models |
(1) NO—rated for 2 Amp@115/230 VAC@24VDC |
| Gecikme Zamanı |
All models |
1, 2, 4, or 6 seconds selectable by jumpers |
| Sıcaklık |
All models |
-40°C (-40°F) to +50°C (+122°F) |
| Koruma |
20-35-NM-F
20-35-NM-DIN
|
IP65 (NEMA 4)
IP20 (NEMA 1)
|
| Sertifika |
All models |
CE |
| Tehlikeli Bölge Kullanımı |
Onay Bekleniyor |
|
Özellikleri
• Tüm prob modelleri hava geçirmez, toz geçirmez ve su geçirmezdir
• Alanın sınırlı ve standart olduğu uygulamalar için kompakt prob kullanılmalıdır,
• Aşınmaya dirençli prob’un uygulandığı uygulamalar için ağır prob kullanılmalıdır.
• Basit Montaj ve Kurulum
• Düşük Maliyet
Kullanım Alanları
• Silo ve besleme hunileri için, yüksek seviye sinyali.
• Yığma amaçlı yüksek seviye sinyali.
• Konveyör kayışlarının yükleme/boşaltma alanlarında bloklaşma önleyici
• Bant üzerindeki malzemenin eksikliğinin kontrolü
