Gold DC Trombone / Panele monte ağ tabanlı 6 A / 400 V ila 16 A / 800 V arasında kompakt Servo sürücü)
Özellikler
- Gold line çekirdek hareket kontrol teknolojisi
- Ultra kompakt, en yüksek güç yoğunluğu
- Yüksek verimli, yüksek bant genişliği performansı
- Çoklu iletişim seçenekleri: EtherCAT, CANopen, USB, Ethernet
- Çok çeşitli geri bildirim sensörlerini destekler
- Gelişmiş filtreleme ve gelişmiş dinamik performans için zamanlama seçenekleri kazanın
- Vektör kontrol sinüzoidal komütasyon
- Zorlu uygulamalar için ek soğutma seçenekleri
- Kanatlı Harici Isı Emici (seçenek-2 ile P / N)
- Kanatlı ve FANlı Harici Isı Emici (seçenek-1 ile P / N)
400 V Tipi
|
özellik
|
Birimler
|
6/400
|
12/400
|
16/400
|
R17 / 400
|
R22 / 400
|
|
Minimum besleme gerilimi
|
VDC
|
A, H, S veya P / N * 'de T: 50
0 veya 1 P / N:' da Seçenek
|
|
Nominal besleme gerilimi
|
VDC
|
325
|
|
Maksimum besleme gerilimi
|
VDC
|
400
|
|
Maksimum sürekli güç çıkışı
|
kW
|
2
|
4
|
5
|
5.5
|
7
|
|
Anma gücünde verimlilik (nominal koşullarda)
|
%
|
> 98
|
|
Yardımcı besleme gerilimi seçeneği
|
VDC
|
18 V - 30 V
Sadece Kontrol Kaynağı A / H / S / T Opsiyon Modelleri İçin
|
|
Yardımcı güç kaynağı
|
VA
|
7
|
|
Sürekli akım sınırı (Ic)
Genlik sinüsoidal / DC yamuk komütasyonu
|
bir
|
6
|
12
|
16
|
17
|
22
|
|
Sinüzoidal sürekli RMS akım limiti (Ic)
|
bir
|
4.2
|
8.5
|
11.3
|
12
|
15.5
|
|
Tepe akım sınırı
|
bir
|
2 x Ic
|
Tepe yok
|
800 V Tipi
|
özellik
|
Birimler
|
8/800
|
12/800
|
R11 / 800
|
R16 / 800
|
|
Minimum besleme gerilimi
|
VDC
|
P / N * 'da A, H, S veya T Seçeneği: 95+
|
|
Nominal besleme gerilimi
|
VDC
|
480 VAC için 560, 400 VAC için 680
|
|
Maksimum besleme gerilimi
|
VDC
|
780
|
|
Maksimum sürekli güç çıkışı
|
kW
|
5
|
7.5
|
7
|
10
|
|
Anma gücünde verimlilik (nominal koşullarda)
|
%
|
> 98
|
|
Yardımcı besleme gerilimi seçeneği
|
VDC
|
18 V - 30 V
Sadece Kontrol Kaynağı A / H / S / T Opsiyon Modelleri İçin
|
|
Yardımcı güç kaynağı
|
VA
|
7
|
|
Sürekli akım sınırı (Ic)
Genlik sinüsoidal / DC yamuk komütasyonu
|
bir
|
8
|
12
|
11
|
16
|
|
Sinüzoidal sürekli RMS akım limiti (Ic)
|
bir
|
5.7
|
8.5
|
7.8
|
11.3
|
|
Tepe akım sınırı
|
bir
|
2 x Ic
|
Tepe yok
|

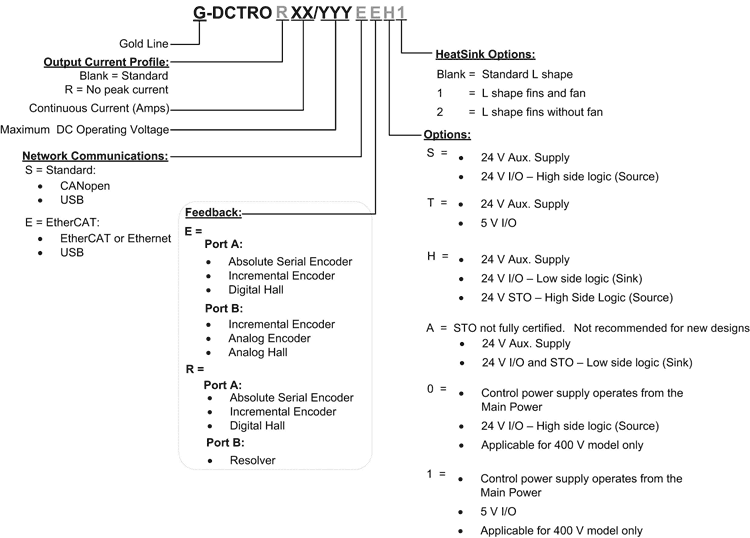

* 24 V kontrol kaynağının olduğu modellerde A, H, S veya T Seçeneği belirir. 0 veya 1 Seçeneği varsa, kontrol güç kaynağı ana güçten çalışır.
