Gold Oboe

Gold Oboe / 480VAC Çalıştırmak İçin En Küçük Servo Sürücü 10A / 480VAC, 16A / 230VA

Özellikler

"Şebekeye doğrudan" ağ bağlantısı
3x270VAC ve 3X530VAC'a kadar AC giriş gerilimi
Gold Line çekirdek hareket kontrol teknolojisi
Yüksek Rejenerasyon frenleme kabiliyeti
Yüksek verimli ≈98%
Yüksek servo performansı, geniş akım, hız, konum bant genişliği
Gerçek zamanlı deterministic ağ iletişimi: EtherCAT, CANopen
Ana bilgisayar iletişimi: USB, Ethernet
Tek, çift ve makas köprüsü yapılandırmalarında çok çeşitli geri bildirim sensörlerini destekler
Gelişmiş dinamik performans için gelişmiş ayarlama, filtreleme ve zamanlama seçenekleri kazanın
Hızlı ve pürüzsüz Vektör kontrolü sinüzoidal komütasyon
Elmo Application Studio yazılım araçlarıyla kurulumu ve ayarlaması kolaydır
STO, Güvenli Tork Kapalı
Güvenlik, Çevre ve EMC STD'ye uygundur: IEC61800, UL508c, UL60950, EC61800-5-2

Elektriksel Özellikler

özellik	Birimler	3/230	6/230	10/230	13/230	16/230
Minimum besleme gerilimi	VAC DC-500 Hz	1 x 50 veya 3 x 50 Tek Faz Giriş akımı IPhase_VAC ≤ 10A (230VAC'de 2KW- 3KW motor) ile sınırlıdır
Nominal besleme gerilimi	VAC DC-500 Hz	1 x 230 veya 3 x 230 Tek Faz Giriş akımı IPhase_VAC ≤ 10A ile sınırlıdır (230VAC'de 2KW- 3KW motor)
Maksimum besleme gerilimi	VAC DC-500 Hz	1 x 270 veya 3 x 270 Tek Fazlı Giriş akımı IPhase_VAC ≤ 10A (230VAC'de 2KW- 3KW motor) ile sınırlıdır
Maksimum sürekli güç çıkışı	kW	0.8	1.6	2.7	3.6	4.4
Anma gücünde verimlilik (nominal koşullarda)	%	> 98
Yardımcı besleme gerilimi	VDC	Fansız: 18 - 30 VDC Fanlı: 24VDC ±% 10
Yardımcı besleme gücü	VA	Fansız: 6 Fanlı: 6 (Kontrol) + 10 (fan için) = 16
Sürekli akım sınırı (Ic) Genlik sinüsoidal / DC yamuk komütasyonu	bir	3	6	10	13	16
Sürekli RMS sinüzoidal komütasyon akımı sınırı (Ic)	bir	2.1	4.2	7.1	9.2	11.3
Pik akımı	bir	6	12	20	26	32
Dahili Şönt (tepe Gücü)	W	3000

özellik	Birimler	3/480	6/480	10/480
Minimum besleme gerilimi	VAC DC-500 Hz	3 x 140
Nominal besleme gerilimi	VAC DC-500 Hz	3 x 480
Maksimum besleme gerilimi	VAC DC-500 Hz	3 x 528
Maksimum sürekli güç çıkışı	kW	1.7	3.5	5.7
Anma gücünde verimlilik (nominal koşullarda)	%	> 98
Yardımcı besleme gerilimi	VDC	Fansız: 18 - 30 VDC Fanlı: 24VDC ±% 10
Yardımcı besleme gücü	VA	Fansız: 6 Fanlı: 6 (Kontrol) + 10 (fan için) = 16
Sürekli akım sınırı (Ic) Genlik sinüsoidal / DC yamuk komütasyonu	bir	3	6	10
Sürekli RMS sinüzoidal komütasyon akımı sınırı (Ic)	bir	2.1	4.2	7.1
Pik akımı	bir	6	12	20
Dahili Şönt (tepe Gücü)	W	2800

Fiziksel Özellikler

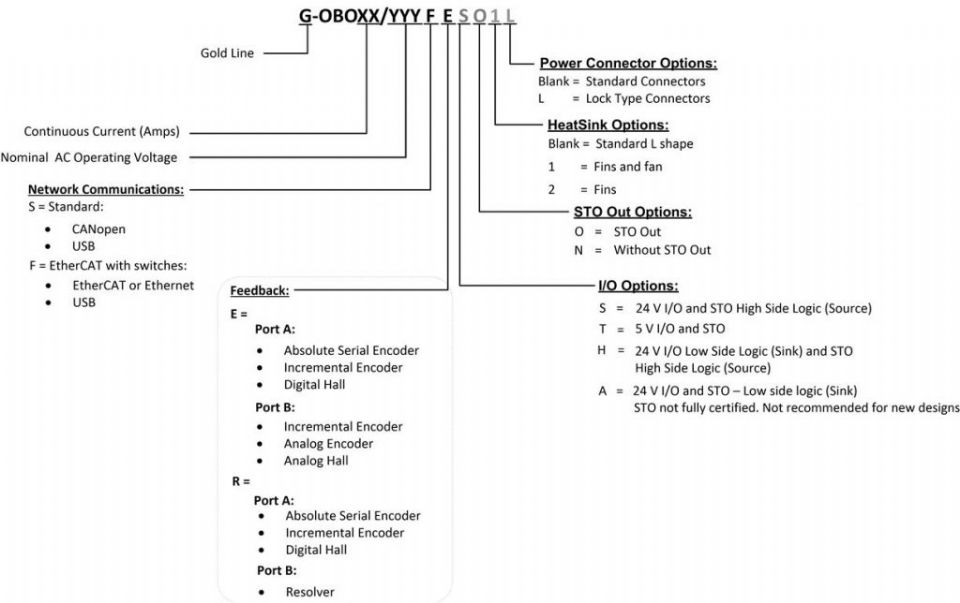

Katalog Numarası ve Konfigürasyonlar
