Gold Tuba / Kompakt bir pakette 25 kW'a kadar sürekli güç
- "Şebekeye doğrudan" ağ bağlantısı
- 3x528VAC'ye kadar AC giriş voltajını giderir
- 25 kW'a kadar kalitatif güç sağlar
- Gold Line çekirdek hareket kontrol teknolojisi
- Yüksek Rejenerasyon frenleme kabiliyeti
- Ultra kompakt, en yüksek güç yoğunluğu
- Yüksek verimli ≈99%
- Yüksek servo performansı, geniş akım, hız, konum bant genişliği
- Gerçek zamanlı deterministic ağ iletişimi: EtherCAT, CANopen
- Ana bilgisayar iletişimi: USB, Ethernet
- Tek, çift ve makas köprüsü yapılandırmalarında çok çeşitli geri bildirim sensörlerini destekler
- Gelişmiş dinamik performans için gelişmiş ayarlama, filtreleme ve zamanlama seçenekleri kazanın
- Vektör kontrol sinüzoidal komütasyon
- Elmo Application Studio yazılım araçlarıyla kurulumu ve ayarlaması kolaydır
- Windows tabanlı uygulama, kullanıcıların motorlarıyla en iyi kullanım için servo sürücüyü hızlı ve basit bir şekilde yapılandırmalarını sağlar
- Güvenlik ve EMC STD'ye uygundur: IEC61800, UL508c, UL60950, EC61800-5-2
Elektriksel Özellikler
|
özellik
|
Birimler
|
30/230
|
40/230
|
30/480
|
40/480
|
|
Minimum besleme gerilimi
|
VAC
DC-500 Hz
|
1 x 60
veya
3 x 60
|
3 x 60
|
3 x 140
|
|
Nominal besleme gerilimi
|
VAC
DC-500 Hz
|
1 x 230
veya
3 x 230
|
3 x 230
|
3 x 400
3x 480
|
|
Maksimum besleme gerilimi
|
VAC
DC-500 Hz
|
1 x 270
veya
3 x 270
|
3 x 270
|
3 x 528
|
|
Maksimum sürekli güç çıkışı
|
kW
|
9.5
|
13
|
18.5
|
25
|
|
Anma gücünde verimlilik (nominal koşullarda)
|
%
|
> 98
|
|
Yardımcı besleme gerilimi seçeneği
|
VDC
|
18 - 30 VDC
|
|
Yardımcı güç kaynağı
|
VA
|
7
|
|
Sürekli akım sınırı (Ic) Genlik
sinüsoidal / DC yamuk komütasyonu
|
bir
|
30
|
40
|
30
|
40
|
|
Sürekli RMS sinüzoidal komütasyon akımı sınırı (Ic)
|
bir
|
21
|
28
|
21
|
28
|
|
Pik akımı
|
bir
|
60
|
80
|
60
|
80
|
|
Dahili Şönt (tepe Gücü)
|
kW
|
5.9
|
11
|
Mevcut derecelere ilişkin not: Altın Tuba'nın geçerli dereceleri DC amper birimlerinde (trapez komuta veya DC motorlar için kullanılan dereceler) verilmiştir.
RMS (sinüzoidal komütasyon) değeri, 1.41 ile bölünen DC değeridir.

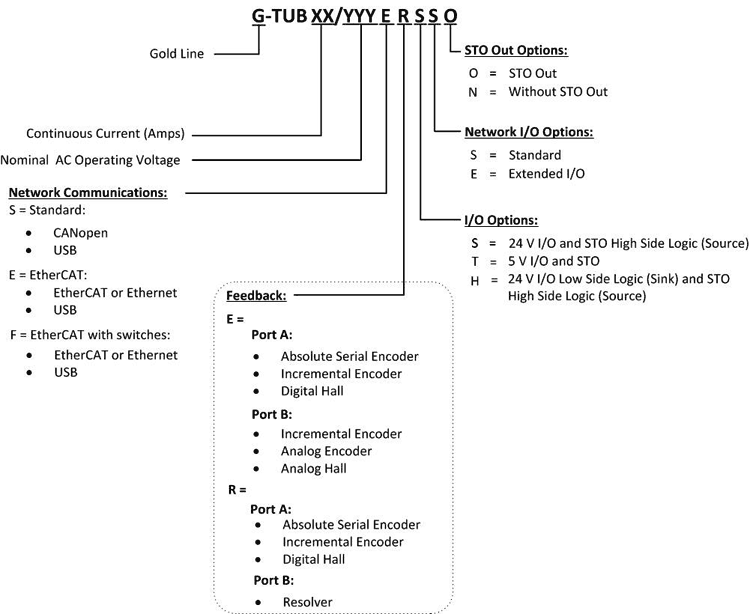

Katalog Numarası ve Konfigürasyonlar
