Platinum Bell

Platinum Bell'in Öne Çıkanları

Herhangi bir motoru sürmek için tasarlanmıştır:
İki fazlı step (kapalı veya açık döngüde)
Fırçasız sinüzoidal veya trapezoidal servo motor
İki DC veya ses bobini motoru (bir Platinum Bell ile bağımsız olarak kontrol edilir)
İki adet tek fazlı servo motor (bir Platinum Bell ile bağımsız olarak kontrol edilir)
25A / 100V, 9A / 200V'a kadar
Ultra Hızlı EtherCAT Ağ İletişimi
Fonksiyonel Güvenlik IEC 61800-5-2 (SIL-3, Cat4 PL-e) ve FSoE
Entegre Güvenli I / O'lar (2 SIL3 girişi + 2 STO donanım girişi + SIL3 kesme çıkışı)
Platinum Serisi Öne Çıkanlar YENİ
Sınıfının En İyisi servo performansı
EtherCAT (FSoE) üzerinden işlevsel güvenlik ve güvenlik sağlayan dünyanın en küçük servo teknolojisi
Daha yüksek bant genişliği, daha hızlı yanıt, gelişmiş doğrusallık ve en yüksek kontrol çözünürlükleri
100us'a kadar döngü, ihmal edilebilir titreşimlerle yüksek senkronizasyon ve sıfıra yakın gecikme süresiyle ultra verimli EtherCAT
Geri bildirim desteği eklendi: eşzamanlı olarak üç adede kadar veya iki mutlak geri bildirim
Daha iyi kontrol, gelişmiş işleme ve gerçek zamanlı kayıt için büyük bellek kaynaklarıyla yüksek işlem gücü

Elektriksel Özellikler

Özellik	Birimler	1/100	2.5 / 100	5/100	10/100	15/100	20/100	25/100
Minimum besleme gerilimi	VDC	12
Nominal besleme gerilimi	VDC	85
Maksimum besleme gerilimi	VDC	95
Maksimum sürekli güç çıkışı	W	80	200	400	800	1200	1600	2000
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış voltajı		F = 22 kHz'de DC bara geriliminin>% 95'i
Kontrol kaynağı	VDC	1 2 ila 95 VDC (Enkoder için 6 VA dahil 5 V / 2 x 200 mA'ya kadar)
Genlik sinüzoidal / DC sürekli akım	Bir	1.0	2.5	5	10	15	20	25
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	0.7	1.8	3.5	7	10.6	14.1	17.5
Tepe akım sınırı	Bir	2 x Ic

Özellik	Birimler	3/200	6/200	9/200
Minimum besleme gerilimi	VDC	12
Nominal besleme gerilimi	VDC	170
Maksimum besleme gerilimi	VDC	195
Maksimum sürekli güç çıkışı	W	480	960	1450
Anma gücünde verimlilik (nominal koşullarda)	%	> 99
Maksimum çıkış voltajı		F = 22 kHz'de DC bara geriliminin>% 95'i
Kontrol kaynağı	VDC	12 ila 95 VDC (Enkoder için 6 VA dahil 5 V / 2 x 200 mA'ya kadar)
Genlik sinüzoidal / DC sürekli akım	Bir	3	6	9
Sinüzoidal sürekli RMS akım sınırı (Ic)	Bir	2.1	4.2	6.3
Tepe akım sınırı	Bir	2 x Ic

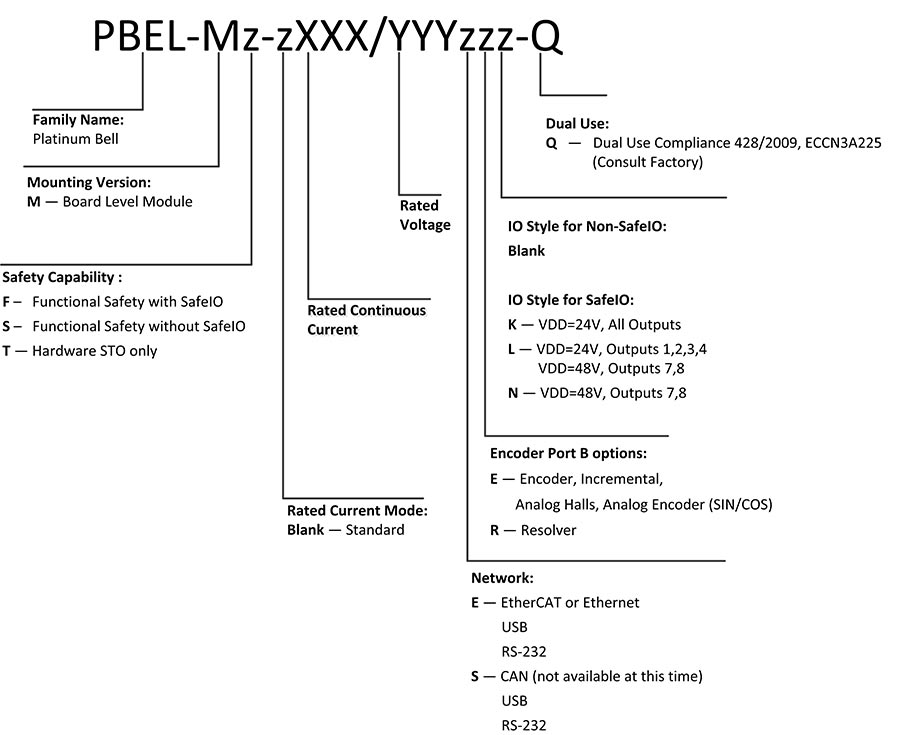

Katalog Numarası ve Konfigürasyonlar
