Vigor Technology MEMS Eğim Ölçer / PWM Eğim Sensörü
Özellikler
- Hem PWM hem de RS 232 çıkışları
- Yüksek anti-gürültü kapasitesi
- IP67 koruması
- EMI / ESD bastırma devresi
- Doğrudan tahrik valfini 1A PWM ile mevcuttur
Uygulamalar
Fabrika otomasyonu, Enstrümantasyon, Tarım, Mühendislik makineleri, Tıbbi ekipman, Güvenlik, Demiryolu trafiği
|
Ölçüm aralığı
|
±5°
|
±10°
|
±15°
|
±30°
|
±45°
|
±60°
|
|
Kombine mutlak
doğruluk ① (@ 25 ℃)
|
±0.01°
|
±0.015°
|
±0.02°
|
±0.04°
|
±0.06°
|
±0.08°
|
|
doğruluk
Alt program
parametre
|
Mutlak doğrusallık (LSF,% FS)
|
±0.06
|
±0.03
|
±0.03
|
±0.03
|
±0.02
|
±0.02
|
|
Çapraz-eksen hassasiyeti②
|
±0.1%FS
|
|
Ofset ③
|
±0.005°
|
±0.008°
|
|
Tekrarlanabilirlik
|
±0.0025°
|
|
gecikme
|
±0.0025°
|
|
İzin verilen kurulum yanlış hizalaması
|
±4.0°
|
±3.0°
|
±2.5°
|
±1.5°
|
±1.2°
|
±1.2°
|
|
Giriş ekseni yanlış hizalaması
|
≤±0.1°
|
|
Duyarlılık sıcaklık sürüklenme
katsayısı (maks.)
|
≤100ppm/℃
|
≤50ppm/℃
|
|
Ofset sıcaklık sürüklenme
katsayısı (maks.)
|
≤0.003°/ ℃
|
|
Ofset tekrarlanabilirliği aç⑤
|
±0.008°
|
|
çözüm
|
0.0025°
|
|
Uzun vadeli istikrar (1 yıl)
|
≤0.02°
|
|
Ölçüm ekseni
|
1 veya 2 eksen
|
|
Sıcaklık sensörü
|
Aralık: -50 ~ 125 ℃, Doğruluk: ± 1 ℃
|
|
Çıktı
|
PWM çıkışı
Çıkış frekansı: 1000 hz
Görev döngüsü:% 20 ~% 80
|
|
Soğuk başlangıç ısınma süresi
|
60s
|
|
Tepki Süresi
|
0.3s(@t90)
|
|
Tepki frekansı
|
3Hz @-3dB
|
|
Güç kaynağı
|
9~36VDC
|
|
Güç tüketimi
|
Ortalama çalışma akımı≤200mA (25 ℃ ve 24VDC)
|
|
Çalışma sıcaklığı aralığı
|
-40~85℃
|
|
Depolama sıcaklığı aralığı
|
-60~100℃
|
|
Yalıtım direnci
|
100MΩ
|
|
MTBF
|
≥25000 s / kat
|
|
Şok
|
100g @ 11ms, üç eksenli, yarım sinüs
|
|
Titreşim
|
8grms, 20~2000Hz
|
|
Koruma
|
IP67
|
|
Bağlanıyor
|
MIL-C-26482
|
|
Ağırlık
|
420g (konektör ve kablo olmadan)
|
① Kombine mutlak doğruluk, sensörün mutlak doğrusallığı, tekrarlanabilirlik, histerezis, ofset ve çapraz eksenli hassasiyet hatası (oda sıcaklığı durumunda) gibi pozitif değer anlamına gelir.
Δ = ±
Cross Çapraz eksen hassasiyeti, eğim sensörünün sensörün normal eğim yönüne yönlendirilebileceği açıdır. Eksen-eksen hassasiyeti (±% 0.1 FS), eğimölçme çıkış sinyaline ne kadar dikey ivme veya eğimin bağlandığını gösterir. Örneğin, tek eksenli inklinometre için ± 30 ° (X ekseni, ölçülen eğim yönü olarak kabul edilir), X ekseni yönüne dik bir 10 ° eğim açısı olduğunda (gerçek ölçüm açısı değişmez, örnek) + 8.505 ° olarak, çıkış sinyali bu 10 ° eğim açısı için ek hata üretecektir, bu hata çapraz eksen duyarlılığı hatası olarak adlandırılır.SST300`s çapraz eksen duyarlılığı% 0,1 FS, ekstra hata% 0,1 × 30 ° = 0.03 ° (maks), daha sonra gerçek çıkış açısı + (8.505 ° ± 0.03 °) olmalıdır. SST300 serisinde, bu hata mutlak doğrulukta birleştirilmiştir.
③ Ofset, herhangi bir açı girişi olmadığı zaman (eğimölçer mutlak seviye bir platform üzerine yerleştirildiğinde), sensör çıkışının sıfıra eşit olmadığı anlamına gelir, gerçek çıkış değeri sıfır ofset değeridir.
④ Kurulum sırasında izin verilen kurulumda yanlış hizalama araçları, gerçek eğim yönü ile sensörün doğal ölçüm değeri arasındaki izin verilen montaj açısı sapması anlamına gelir. Genelde, monte edildiğinde, ölçülen eğim yönünün paralel olarak veya sensör tarafından belirlenen kenarla çakıştığından SST300 sensörü gereklidir, bu parametre sensör kurulduğunda belirli bir sapmaya izin verebilir ve ölçüm doğruluğunu etkilemez.
⑤ Ofset'in tekrarlanabilirlik özelliği, birçok kez açma-kapama gücüyle tekrarlanan sensörün tekrarlanabilirliği anlamına gelir.
Sipariş

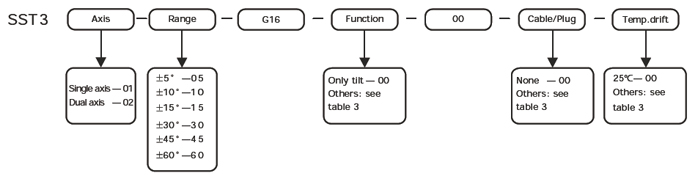

Örneğin, bir çift eksenli PWM eğimölçeri siparişi, ± 15 ° aralığında, oda sıcaklığı doğruluğu ± 0,02 °, -20 ~ 60 ° toplam sapma doğruluğu ± 0,02 °, 2 metre
X ekseni ve Y ekseni gyro ile fişli kablo the, model aşağıdaki gibi seçilmelidir: SST302-15-G16-F4 -00-C1-D3 （2m）
Diğer seçenekler (tablo 4'e bakınız):
Manyetik taban —— sipariş numarası SST003-01-01
|
madde
|
Sipariş Kodu
|
Aksesuar adı
|
fonksiyon
|
|
fonksiyonel
model
(Built-in)
|
F4
|
Gyro modülü
|
± 100/250/400 ° / s, X / Y / Z ekseni dinamik açısal oran
Çalışma içi sapma: ± 0,02 ° / s, Doğrusal olmayan:% 0.1 FS
Bant genişliği: 50Hz, gürültü yoğunluğu ： 0.02 ° / s / √Hz
Daha yüksek doğruluk gyro modülü mevcut
|
|
F5
|
Titreşim modülü
|
Üç eksenli titreşim algılama, frekans cevabı ≤5 kHz
Aralık: 0g ~ 1g / ± 5g / ± 10g / ± 20g, ayarlanabilir
Örnekleme (gerçek zamanlı): 20.48 kSPS
Programlanabilir filtre, 11 adet set noktaları
FFT, 512 nokta, gerçek değerli, tüm üç eksenli (x, y, z)
Depolama: Tüm üç eksende 14 FFT kayıt (x, y, z)
Alarm programlanabilir, 6 spektrum
|
|
Fiş / kablo
|
C1
|
Fişli standart kablo
|
Askeri sınıf konektörü (MIL-C-26482 ile uyumlu), Standart 2M kablo, IP67 koruma, 30 kg'a kadar ağır hizmet tipi
|
|
C4
|
Zırhlı kablolar
|
Kablo mekanik mukavemetini, anti erozyon ve anti-parazit yeteneğini artırın
|
|
Sıcaklık
sürüklenme
|
D1
|
Sıcaklık sürüklenme
|
Sıcaklık kompanzasyon aralığı 0 ~ 60 ℃, hassasiyet ±0.01°@≤asız30°
|
|
D2
|
Sıcaklık sürüklenme
|
Sıcaklık kompanzasyon aralığı 0 ~ 60 ℃, doğruluk ± 0.01 ° @> 30 °
|
|
D3
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -20 ~ 60 ℃, hassasiyet ±0.02°@≤asız30°
|
|
D4
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -20 ~ 60 ℃, doğruluk ± 0,02 ° @> 30 °
|
|
D5
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -30 ~ 60 ℃, hassasiyet ±0.03°@≤asız30°
|
|
D6
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -30 ~ 60 ℃, doğruluk ± 0,03 ° @> 30 °
|
|
D7
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -40~65℃, accuracy ±0.05°@≤±30°
|
|
D8
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -40 ~ 65 ℃, doğruluk ± 0,05 ° @> 30 °
|
|
D9
|
Sıcaklık sürüklenme
|
Sıcaklık kompanzasyon aralığı -40 ~ 85 ℃, doğruluk ± 0,55 ± 2 °
|
|
D10
|
Sıcaklık sürüklenme
|
Sıcaklık telafisi aralığı -40 ~ 85 ℃, doğruluk ± 0,05 ° @> 30 °
|
|
madde
|
P/N
|
Seçenek adı
|
fonksiyon
|
|
Kurulum
araçlar
|
SST003-01-01
|
Manyetik taban
|
50kg emiş, sabit mıknatıs, paslanmaz çelik
malzemeler
|
|
SST003-01-04
|
Ayarlanabilir taban
mikrometre vidası
|
Üç noktalı ayar, çözünürlük 0.001 mm,
paslanmaz çelik malzemeler
|
|
Yazılım
|
SST003-04-09
|
PC uygulama yazılımı
|
Ayar fonksiyonu, komut fonksiyonu, aracı işlevi
İşletim platformu: Windows XP, Windows 7
|
|
SST003-04-12-00
|
iss8 yazılımı
|
Verileri toplama, koruma ve izleme
8 adet SST300 inclinometer max, olabilir
her bir inklinometre veri grafiğini göster,
erken ısınmayı ayarlayan parametreler ve
çoklu inklinometre ağına ulaşmak
Pencerelere göre
|
|
Güç
|
SST003-09-02
|
Taşınabilir pil paketleri
|
Çıkış 24VDC, Sürekli çalışma 24 saat ， IP65,
Şarj edilebilir
|
|
SST003-09-03
|
Tamamlayıcı güç kombine
güneş ve rüzgar enerjisi ile
|
Güneş ve rüzgar enerjisi, gündüz ve gece çalışma
Fan giriş gücü 0.6KW; güneş giriş gücü 0.3KW
Pil nominal gerilimi 24V
AC çıkış gücü 1KW, 220VAC
DC çıkışı: 24VDC @ 1A
|
|
Test raporu
|
SST003-11-01
|
Için test raporu
eksen-eksen hassasiyeti
|
Bankacılık eğiminde test raporu, ortalama 11 puan
tam kapsamlı
|
|
SST003-11-02
|
Mutlak doğrusallık
|
Tam aralıktaki ortalama 21 puan
|
|
SST003-11-03
|
İzin için test raporu
Kurulumların yanlış hizalanması
|
Eksen geçiş testi raporu dikey ve
Eğimölçerin yatay ekseni, 3 açı
|
|
SST003-11-05
|
Titreşim testi raporu
|
İnklinometrenin standardına göre
titreşim karakteristiği
|
|
SST003-11-06
|
Mekanik şok testi raporu
|
İnklinometrenin standart şokuna göre
karakteristik
|
