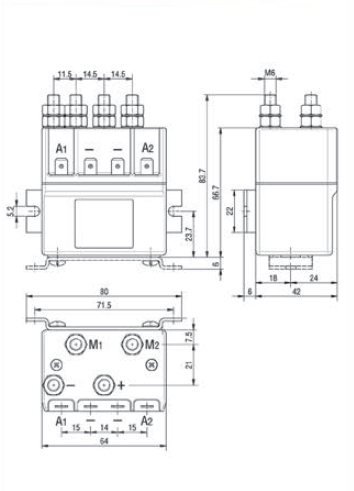

LOGO Serisi - TLD 18
TLD 18 Tip DC Kontaktörleri, kompakt ve çok güçlü yapısıyla direkt akım isteyen malzeme, taşıma ve çekme işlemleri yapan alanlarda kullanılması için dizayn edilmiştir.
TLD 18 Tip DC Kontaktörlerin başlıca kullanım alanları; forkliftler, endüstriyel temizlik makinaları, çeşitli gemi ve bot servisleri, kara ve demiryolu araçları ve akülü araçlar.
COMBI tip TLD 18 ( 1NO 1NC kontaklı iki tek kutuplu kontaktör ) kontaktörlerinin dahili bağlantı yapılarak birleştirilmesinden oluşur.
Yapısı yağ, su ve tozdan etkilenmez ayrıca kompakt bir yapıya da sahiptir.
Standart çalışma kesintili moddur ( %50 )
TLD 18 COMBI Serisi motor reserver %50 kesintili bobin için uyumludur.
Tüm NC Kontakları akım kesme işlemi için uygun değildir.

Bobin Yapısı
LOGO Serisi DC Kontaktör bobinleri, 6mm çift bağlantı uçlarına sahiptir.
Standart çalışma kesintili moddur (%50). Maksimum çalışma zamanı 15 dakikadır (geçici görev).
Nominal bobin gerilimleri : 12-24-36-48 VDC.
Ayrıca sürekli mod için indirgenmiş tüketim bobinleri talep edebilirsiniz (Opsiyon P).

Ana Kontak Yapısı
LOGO Serisi için kullanılan kontaklar, ağır sanayi koşullarına uygun (heavy-duty), gümüş alaşımlı ve ark'a dayanıklı bir yapıya sahiptir. Bu kontaktörler çift kesme özelliğine sahiptir. DC Kontaktörler ayrıca yedek parça olarak da sipariş edilebilir.

Dahili Koruyucu Yapı
LOGO TLD 18 serisi kontaktörleri çok güçlü yapısının yanında tamamiyle toz, yağ ve sudan korunması için koruyucu bir muhafazaya sahiptir.

Motor Reserver'ın Doğru Kullanılması

Bu kontaktörler, hızlı bir sönüm(bırakma) süresine ( 10 mili-saniye ) ve buna nazaran uzun bir çekim süresine ( 20 mili-saniye ) sahiptir. Bu yolla oluşan güvenli tersine dönüşler aynı anda kapanan kontakların risklerinden kurtarılabilir.
Bununla birlikte, supresör diyodların kullanımı sönümleme ( bırakma ) süresini arttırır ve bu sebeple uygun tip supresör ( diyod + rezistör ) seçmek önemlidir.

LOGO Serisi COMBI tip TLD 18 (1NO 1NC kontaklı iki tek kutuplu kontaktör) ve TLD 18B (1NO kontaklı iki tek kutup kontaktör( kontaktörlerinin dahili bağlantı yapılarak birleştirilmesinden oluşur.

Yapısı yağ, su ve tozdan etkilenmez ayrıca kompakt bir yapıya sahiptir.
Standart çalışma kesintili moddur (%50). Maksimum çalışma zamanı 15 dakikadır (geçici görev).
Daha detaylı teknik özellikler için TL 11 Serisi ürünlerini inceleyebilirsiniz.
TLD 18 COMBI Serisi motor reserver %50 kesintili bobin için uyumludur.
Tüm NC Kontakları akım kesme işlemi için uygun değildir.
