LOGO Serisi - TL22
TL 22 Tip DC Kontaktörleri, ebatları itirabiyle kompakt yapısı ve kuvvetliliği ile  EUROPEAN DIRECTIVE CEE 89/392 emniyet gereksinimlerine ve CEI EN 60947-4-1 ve  EN 1175-1 normlarına uygun bir biçimde tasarlanmışlardır. Bu ürün grubundaki ürünler direkt akım kullanarak malzeme çekilmesi ve malzeme taşınması işleri için ve forkliftlere, endüstriyel temizlik makinelerine, gemilerde ve botlardaki değişik servislerde aynı zamanda karayolu ve demiryolu araçlarında  kullanıma uygundur.

Bobin Yapısı
LOGO Serisi DC Kontaktör bobinleri, 6mm çift bağlantı uçlarına sahiptir.
Nominal bobin gerilimleri : 12-24-36-48-72-80-96 VDC.
Ayrıca sürekli mod için indirgenmiş tüketim bobinleri talep edebilirsiniz (Opsiyon P).

Ana Kontak Yapısı
LOGO Serisi için kullanılan kontaklar, ağır sanayi koşullarına uygun (heavy-duty), gümüş alaşımlı ve ark'a dayanıklı bir yapıya sahiptir. Bu kontaklar çift kesme özelliğine sahiptir.
Kontaklar ayrıca yedek parça olarakta sipariş edilebilir.

Motor Reserver'ın Doğru Kullanılması

Bu kontaktörler, hızlı bir sönüm(bırakma) süresine ( 10 mili-saniye ) ve buna nazaran uzun bir çekim süresine ( 20 mili-saniye ) sahiptir. Bu yolla oluşan güvenli tersine dönüşler aynı anda kapanan kontakların risklerinden kurtarılabilir.
Bununla birlikte, supresör diyodların kullanımı sönümleme ( bırakma ) süresini arttırır ve bu sebeple uygun tip supresör ( diyod + rezistör ) seçmek önemlidir.

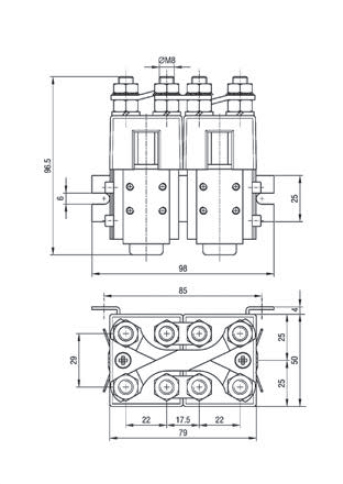

LOGO TL22 ve TL22P serisi iki kontaktörün birleşmesi sonucu motor reserver yapısında bir ürün elde edilmiş olur. Elektrik bağlantıları için yaygın olarak kullanılan kelepçeleme sistemi kullanılmıştır.

Ana Kontaklar : 2x2 NO
- %50 Kesintili Mod ( Standart )
- %100 Sürekli Bobin Modu ( Opsiyon P )

Manyetik söndürme ( bırakma ) bobini ve yardımcı kontak ilavesi opsiyonları bu kontaktörlerde mümkün değildir.
Daha detaylı teknik özellikler için TL 22 ve TL 22P ürünlerini inceleyebilirsiniz.
