Model No.
|
UXM-30LN-PW
|
|
Güç Kaynağı
|
10 - 30VDC
|
|
Işık Kaynağı
|
Yarıiletken lazer (λ = 905nm), Lazer güvenlik sınıfı 1 (FDA)
|
|
Besleme Akımı
|
Düzenli Akım: 600mA ya da daha az ( 10VDC ve 12VDC 'de )
250mA ya da daha az ( 24VDC 'de )
Başlangıç Akımı: 2A ya da daha az ( 10VDC 'de ), 1.5A ya da daha az ( 12VDC 'de ),
0.75A ya da daha az ( 24VDC 'de )
|
|
Güç Tüketimi
|
6W ya da daha az ( Normalde )
|
|
Tarama Mesafesi ve Taranabilir Genişlik
|
Garanti uzaklık : 0.1 - 30m*2
(500mm × 500mm of %10 reflektanslı Siyah Objeler)
Maks. tarama mesafesi : 100m (sınır değer)
Min. objeler :65mm (5m'de),130mm (10m'de),400mm (30m'de)
|
|
Uzaklık Hassasiyeti
|
3,000lx ya da daha az : ±50mm*1 :
(%10 reflektanslı siyah objeler ile 10m'ye kadar ve beyaz kağıtta 30m'ye kadar)
100,000lx or less*2 : ±100mm*1 :
(%10 reflektanslı siyah objeler ile 10m'ye kadar ve beyaz kağıtta 30m'ye kadar)
|
|
Ölçüm Çözünürlüğü / Tekrarlanan Hassasiyet
|
1mm
3,000lx ya da daha az : σ <50mm
(%10 reflektanslı siyah objeler ile 10m'ye kadar ve beyaz kağıtta 30m'ye kadar)
100,000lx ya da daha az : σ<100mm
(%10 reflektanslı siyah objeler ile 10m'ye kadar ve beyaz kağıtta 30m'ye kadar)
|
|
Tarama Açısı
|
190°
|
|
Açısal Çözünürlük
|
Tahmini 0.25°(360°/1,440 basamak)
|
|
Tarama Alanı Ayarları
|
Belirli noktalar yada girişen koordinat ayarları ile mümkün ayarlar in 0.1 - 30m aralığında
|
|
Tarama Hızı
|
50msec (Motor dönüşü 1200rpm)
|
|
Arayüz
|
USB Ver. 2.0 FS <full speed> modu (12Mbps) Alan ayarı için
|
|
Çıkış
|
4 Çıkış Sinyali : Hata çıkışı, Çıkış 1, 2 ve 3
|
|
Giriş
|
4 Giriş Sinyali : Alan değiştirme girişi 1, 2, 3 ve 4 (Maks. 16 şablon)
|
|
Tepki Süresi
|
100ms ya da daha az (Yine de ayarlara göre farklılık gösterebilir )
|
|
Başlama Süresi
|
Düğmeye basıldıktan 30 sn içinde ( Yine de ortam şartlarına göre 30 sn'i geçebilir)
|
|
Gösterge Işığı
|
Power ( Yeşil ),
Çalışma/Hata ( Turuncu ) : Çalışıyor (ON), Hata ( yanıp sönme )
|
|
Bağlantı
|
Güç ve Giriş Çıkış : Kablolu
USB: konnektör
|
|
Ortam Sıcaklığı / Nemlilik
|
-10 - +50 derece C, 85%RH ya da daha az ( Ancak çiğ yoğunlaşması ve donma olmamlıdır. )
|
|
Ortam Direnci
|
Saptama mesafesi yağmur kar ve güneş ışığı yüzünden kısalır.
|
|
Titreşim Direnci
|
10 - 55Hz, çoğul enlik: X, Y, Z yönlerinde, her 2 saatte 1.5mm55 - 200Hz 19.6m/s2 Süpürme: X, Y, Z directions, her 1 saatte 2 dakika
|
|
Şok Direnci
|
196m/s2 in X, Y, Z yönlerinde, her 10 seferde
|
|
Koruma Sınıfı
|
IP67
|
|
Yalıtım Direnci
|
10MΩ
|
|
Ağırlık
|
800g
|
|
Gövde Malzemesi
|
Kasa ön yüzü : Polikarbonat, Kasanın arka yüzü: Alüminyum
|
|

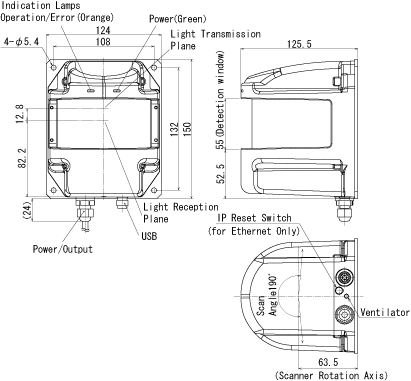

Ölçüler(W×D×H)
|
124mm×126mm×150mm (Konnektör dahil değil)
|
