Ürün Adı
|
Lazer alan belirleyici
|
|
Tip
|
UXM-30LXH-EWA
|
|
Işık Kaynağı
|
Yarı iletken lazer, λ=905nm, laze emniyet sınıfı = 1
|
|
Güç besleme gerilimi
|
10 - 30VDC
|
|
Güç Besleme Akımı
|
Düzenli durum akımı: 600mA veya 12VDC'den az, 300mA veya 24VDC'den az
Başlangıç akımı : 1.5A veya 12VDC, 0.75A veya 24VDC
Kullanımdaki ısıtıcı(0°C veya altı): 1.25A veya 12VDC, 1.25A veya 24VDC az
|
|
Elektrik güç tüketimi
|
7.2W veya az(düzenli durumda)
Kullanımdaki ısıtıcı (0°C veya altı: 15W veya 12VDC, 30W veya 24VDC'den az)
|
|
Saptama mesafesi ve saptancak nesne
|
Garantili saptama değeri:
0.1 to 30m*1( 10%, yansıtmalı siyah kağıt, 500mm×500mm)
0.1 to 80m*1(90%, yansıtmalı beyaz kent kağıt, 1,000mm×1,500mm)
Maksimum saptama mesafesi: 120m
Saptancak minimum nesne: 33mm(5m), 65mm(10m), 200mm(30m)
|
|
Mesafeye göre ortalama hassasiyet
|
10%yansıtmalı siyah kağıt, 0.1 - 15m:±30mm, 15 - 30m:±50mm*1
0.1 to 30m:±50mm*2 Ortam aydınlığı: 3,000 lüks veya daha az
0.1 to 20m:±50mm*2 Ortam aydınlığı: 100,000 lüks veya daha az
|
|
90% yansıtmalı beyaz kent kağıt, 0.1 - 30m:±30mm*1
0.1 - 30m:±50mm*2 Ortam aydınlığı: 3,000 lüks veya daha az
0.1 - 20m:±50mm*2 Ortam aydınlığı: 100,000 lüks veya daha az
|
|
Ölçüm çözünürlüğü
|
1mm'lik ünite
|
|
Tekrarlama doğruluğu
|
10% yansıtmalı siyah kağıt, 0.1 - 15m: σ<10mm, 15 - 30m: σ<15mm*1
0.1 to 30m: σ<20mm*2 Ortam aydınlığı: 3,000lux or less
0.1 to 20m: σ<30mm*2 Ortam aydınlığı: 100,000lux or less
|
|
90% reflectance, white Kent paper, 0.1 to 30m: σ<10mm*1
0.1 to 30m: σ<15mm*2 Ambient illuminance: 3,000 lüks veya daha az
0.1 to 30m: σ<30mm*2 Ambient illuminance: 100,000 lüks veya daha az
|
|

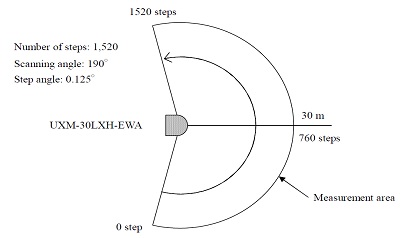

Tarama açısı
|
190°
|
|
Açısal çözünürlük
|
Yaklaşık. 0.125°(360°/2880 bölüm)
|
|
Tarama süresi
|
50ms(motor donüş hızı: 1200rpm)
|
|
Arayüz
|
Ethernet 100BASE-TX(Otomatik anlaşma)
|
|
Çıkış
|
3 çıkış noktası : Üst senkronizasyon çıkışı, senkranizasyon çıkışı,hata çıkışı
|
|
Giriş
|
1 Giriş Noktası : Senkranizasyon girişi
|
|
Başlangıç süresi
|
Çalışma, güç beslemesinin açılmasından 30 sn. sonra başlar.
|
|
Gösterge Lambası
|
Güç beslemesi ve çalışma için gösterge lambası (yeşil) haberleşme ölçümü için gösterge lambası(turuncu)
Gösterge lambalarının çalışmasına ilişkin, 7.2 nolu alt maddeye bakınız.
|
|
Ortam çalışma sıcaklığı ve nemlilik
|
-10 to +50°C 85%RH(Ancak çiğ yoğunlaşması ve donma olmamalıdır.)
|
|
Hava Direnci
|
Saptama mesafesi yağmur, kar ve güneş ışığı yüzünden kısalır.
|
|
Titreşim Direnci
|
10 - 55Hz, çoğul enlik: Her 2 saatte X,Y,Z yönlerinde 1.5mm
55 - 200Hz 19.6m/s2 Süpürme: X, Y, Z yönlerinde, her 1 saatte 2 dakika
|
|
Şok Direnci
|
196m/s2 X, Y, Z yönlerinde her 10 seferde
|
|
Koruma sınıfı
|
IP67
|
|
Yalıtım Direnci
|
10MΩ
|
|
Kütle
|
1200g
|
|
Malzeme
|
Kasa ön yüzü, optik pencereler:polikarbonat
Kasanın arka yüzü, aluminyum
|
|

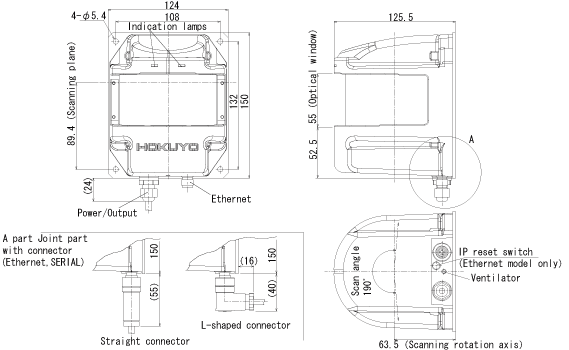

Dış Boyutlar(W×D×H)
|
124mm × 126mm × 150mm(konnektör dahil değil)
|
